Caomhnóir na gCóras Cumhachta: Treoir maidir le Bunphrionsabail agus Aicmiú Athsheachadáin Cosanta Leictreacha

I gcórais chumhachta chasta nua-aimseartha, is tasc lárnach ríthábhachtach é a n-oibriú sábháilte, cobhsaí agus éifeachtach a chinntiú. Athsheachadáin cosanta leictreacha go beacht na "caomhnóirí adh" a chuirtear de chúram orthu sa mhisean seo. Déanann siad monatóireacht leanúnach ar pharaiméadair lárnacha an chórais chumhachta, mar shampla sruth, voltas agus minicíocht. Chomh luath agus a aimsíonn siad mínormáltachtaí amhail forshrutha, gearrchiorcaid, nó fabhtanna talún, gníomhaíonn siad go tapa chun aláraim a sheoladh nó chun scoradáin chiorcaid a ordú chun turas a dhéanamh, agus an trealamh lochtach a leithlisiú ón gcóras. Cosnaíonn sé seo sócmhainní luachmhara, cuireann sé cosc ​​​​ar thimpistí ó dhul in airde, agus cinntíonn sé sábháilteacht pearsanra.

Mar fhiontar ardteicneolaíochta atá ag speisialú i sábháilteacht leictreach agus bainistíocht fuinnimh ó 2003 i leith, Acral Co., Teo. tuigeann go domhain ról bunúsach na n-athsheachadán cosanta i réitigh fhoriomlána. Bíonn ár bhforbairt táirgí agus dearadh an chórais i gcónaí timpeall ar an gcroílár seo, ag tógáil bacainní sábháilteachta cuimsitheacha do chustaiméirí ó dhearcadh go feidhmiú.

Bunphrionsabail

Tá prionsabal oibre an athsheachadáin cosanta bunaithe ar chroíchuspóir amháin: Aithin agus Leithlisigh Lochtanna . Is féidir achoimre a dhéanamh ar a loighic bhunúsach mar:

1. Tomhas : Bailigh go leanúnach sonraí fíor-ama ón líne chumhachta trí Chlaochladáin Reatha (CTanna) agus Trasfhoirmeoirí Voltas (VTanna) nasctha.
2. Comparáid : Déan comparáid idir na luachanna tomhaiste agus "luachanna socraithe" réamhshocraithe go hinmheánach. Is tairseacha ríofa iad na socruithe seo a léiríonn na teorainneacha sábháilteachta do ghnáthoibriú an chórais.
3. Cinneadh : Nuair a sháraíonn luach tomhaiste nó go dtiteann sé faoi bhun an luach socraithe (m.sh., ardú tobann reatha) agus a mhaireann ar feadh tréimhse áirithe (seachnaíonn moill ama oibríochtaí bréagacha), breithníonn an sealaíochta gur tharla locht.
4. Gníomh : Aschuir an sealaíochta comhartha teagmhála, rud a chuireann faoi deara corna turas an scoradáin chiorcaid chun an ciorcad lochtach a oscailt agus a dhícheangal, agus an gníomh cosanta á chomhlánú.

Níos mó ná 600 paitinní agus cóipchearta bogearraí a ghiaráil, Acral chomhtháthaíonn go domhain an prionsabal seo le teicneolaíocht microprocessor chun cinn. Ní hamháin gur gléasanna lasctha simplí iad ár n-athsheachadáin chosanta ach críochfoirt chliste a chomhtháthaíonn feidhmeanna tomhais, monatóireachta, cumarsáide agus diagnóise.

Treoir Aicmithe

Is féidir athsheachadáin cosanta a rangú ar bhealaí éagsúla. Acral Clúdaíonn éiceachóras táirgí na príomhchineálacha seo a leanas chun freastal ar riachtanais cásanna éagsúla:

1. Rangaithe de réir Éabhlóid Theicneolaíoch:

• Athsheachadáin Micreaphróiseálaí/Digiteacha : Is é seo an treo táirge lárnach do Acral . Bunaithe ar theicneolaíocht próiseála comhartha digiteach, tá siad cumhachtach, beacht, agus an-solúbtha. Is féidir le feiste amháin ilfheidhmeanna cosanta a chomhtháthú (cosúil le forshrutha, róvoltas, undervoltage, difreálach, etc.) agus tá cumais aige amhail taifeadadh locht, anailís ar cháilíocht cumhachta, agus cianchumarsáid (prótacail tacaíochta cosúil le Modbus, IEC 61850). Is gléasanna tábhachtacha "imeall" iad chun ailtireacht idirlín fuinnimh "scamall-deireadh" na cuideachta a thógáil.

2. Aicmithe de réir Feidhm Cosanta (Cineálacha Coiteanna):

• Cosaint Forshrutha : An cineál cosanta is bunúsaí agus is forleithne, a úsáidtear chun freagairt ar lochtanna gearrchiorcad agus ró-ualach. Acral tairgeann sraith táirgí roghanna beachta maidir le tréithe ama cinnte (DT) agus am inbhéartach (IDMT).
• Cosaint Difreálach : Feidhmíonn sé trí shuim veicteoireach na sruthanna ag an dá cheann den trealamh cosanta a chur i gcomparáid. Cuireann sé ard-íogaireacht agus roghnaíocht ar fáil, ag feidhmiú mar phríomhchosaint do shócmhainní tábhachtacha cosúil le claochladáin, barraí bus agus mótair mhóra. Acral soláthraíonn sé réitigh chosanta iontaofa do shócmhainní ríthábhachtacha den sórt sin.
• Cianchosaint : Úsáidtear go príomha i línte tarchurtha, cinneann sé an suíomh locht tríd an impedance (achar) a thomhas ón bpointe suiteála cosanta go dtí an locht. Is teicneolaíocht thábhachtach í chun cosaint ar leibhéal na greille a bhaint amach.
• Cosaint ar Lochtanna an Domhain : Úsáidtear é chun sceitheadh nó lochtanna talún aon phas a bhrath sa chóras de bharr damáiste inslithe. Tá sé ríthábhachtach chun turraing leictreach agus rioscaí dóiteáin a chosc agus tá sé mar fhócas i Acral 's réitigh sábháilteachta leictreach.

3. Rangaithe de réir Cás Iarratais:

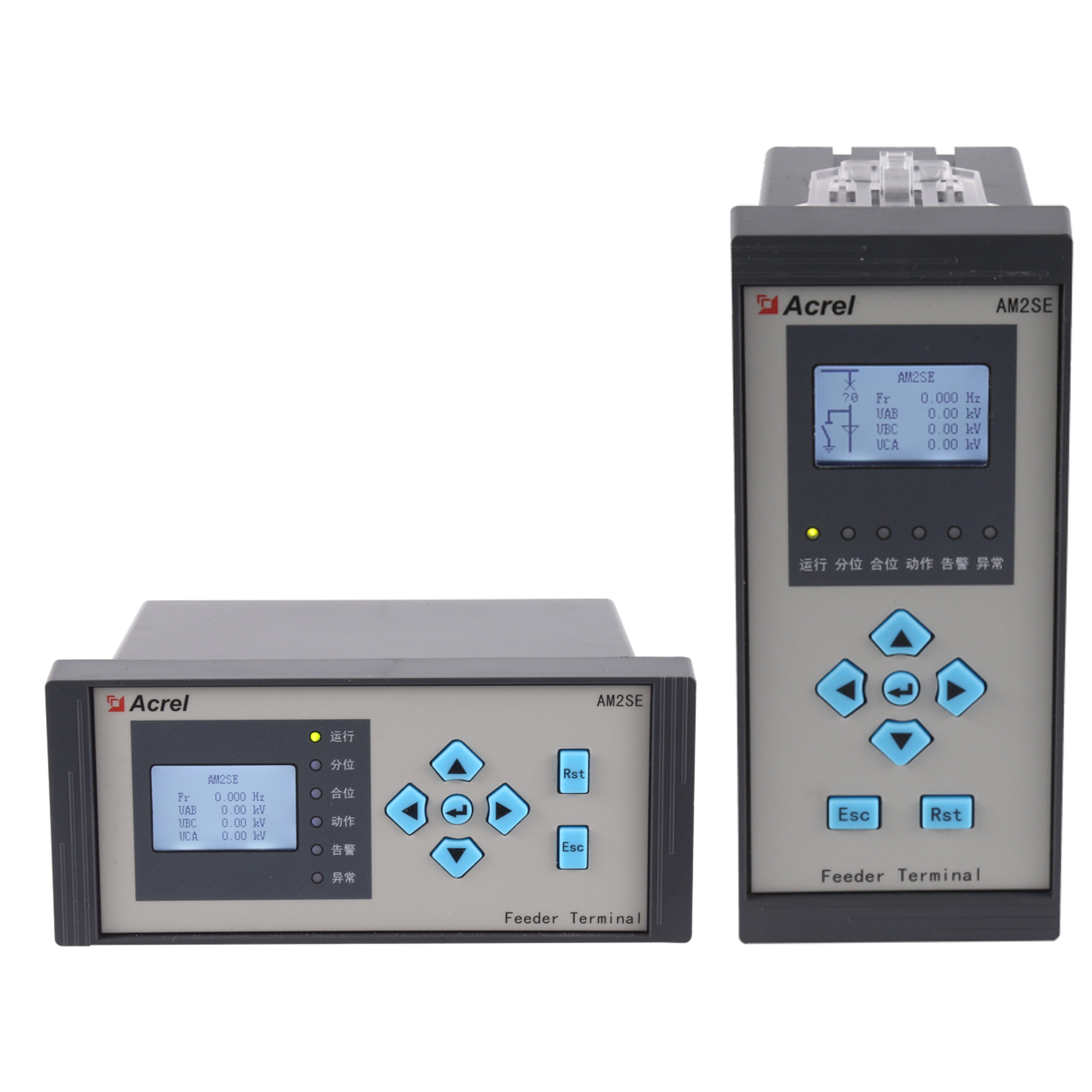

• Cosaint Córas Dáilte : Úsáidtear é i bhfostáisiúin, seomraí dáileacháin, etc. Acral Úsáidtear sraith AM, sraith ARB, agus táirgí eile go forleathan sa réimse seo.
• Cosaint Úsáideoir Deiridh : Dírithe ar úsáideoirí deiridh amhail foirgnimh chliste, ionaid sonraí, iompar iarnróid, agus déantúsaíocht thionsclaíoch, Acral cuireann sé raon feistí rialaithe cosanta agus monatóireachta atá dlúth, éasca le suiteáil, a chomhtháthaíonn go foirfe isteach inár gcórais bhainistíochta fuinnimh le haghaidh bainistíochta cliste.

Anailís ar Bhunphrionsabail agus ar Phríomhfheidhmeanna Athsheachadáin Cosanta Trasfhoirmeoirí

Is trealamh comhshó fuinnimh ríthábhachtach iad claochladáin i ngreillí cumhachta, agus tá a n-oibriú sábháilte agus cobhsaí ríthábhachtach. Tá athsheachadáin cosanta claochladáin deartha mar "chaomhnóirí cliste" chun an sprioc seo a chinntiú. Mar Acral Co., Teo. , le blianta de shaineolas domhain i mbainistíocht fuinnimh agus sábháilteacht leictreach, tuigimid go mór an tábhacht a bhaineann le cosaint claochladáin agus táimid tiomanta do chosaint chuimsitheach a sholáthar do shócmhainní ríthábhachtacha ár gcliaint trí theicneolaíocht chun cinn agus táirgí iontaofa.

I. Bunphrionsabail: Braitheadh, Breithiúnas, agus Forghníomhú

Leanann prionsabal oibre sealaíochta cosanta claochladáin lúb loighciúil clasaiceach "ciallmhar-bhreitheamh-forghníomhaithe", atá ag teacht go mór le loighic an "scamall-deireadh" ailtireacht idirlín fuinnimh arna mholadh ag Acral .

1. Braiteadh (Fáil Sonraí - "Deireadh"):
Bailíonn an t-athsheachadán cosanta go leanúnach agus go cruinn sonraí stádas oibriúcháin an claochladáin, mar shampla sruth trí phas, voltas, teocht ola, agus ábhar inmheánach gáis, trí fheistí braite atá suiteáilte ar gach taobh den chlaochladán, mar shampla Trasfhoirmeoirí Reatha (CTanna) , Trasfhoirmeoirí Voltais (VTanna) , braiteoirí teochta , agus an Sealaíocht Buchholz . An trealamh éadála críochfoirt cumhachtach ó Acral áirithíonn sé cruinneas agus iontaofacht na sonraí, ag leagan bonn láidir do bhreithiúnas cliste ina dhiaidh sin.

2. Breithiúnas (Anailís Chliste - "imeall"):
Tiontaítear na sonraí analógacha a bhailítear ina gcomharthaí digiteacha agus déantar anailís orthu i bhfíor-am ag an micreaphróiseálaí a tógadh isteach sa sealaíocht (i.e., an t-aonad ríomhaireachta "imeall"). Déanann an sealaíocht an luach tomhaiste reatha a chur i gcomparáid le réamhshocrú socruithe cosanta (amhail sruth rátáilte, tairseach tosaithe difreálach, etc.) agus úsáideann sé ard-halgartaim (amhail an dara prionsabal srianta armónach chun sruth inrush a aithint) chun idirdhealú cruinn a dhéanamh an bhfuil an claochladán i ngnáthoibriú, ró-ualach, nó staid locht inmheánach/seachtrach. Léiríonn sé seo croí-intleacht na Acral's táirgí ardteicneolaíochta.

3. Forghníomhú ( Leithlisiú Locht - "Rialú"):
Chomh luath agus a chomhlíonann toradh an bhreithiúnais an coinníoll gníomhaíochta, ní bheidh aon leisce ort ar an sealaíochta cosanta ordú a eisiúint, ag tiomáint a theagmhálacha aschuir a dhúnadh nó a oscailt, rud a chuirfidh comhartha turas chuig ciorcad rialaithe an scoradán ciorcaid , an claochladán lochtach a leithlisiú ón eangach chumhachta go tapa, an locht a chosc ó leathnú, agus sábháilteacht codanna eile den ghreille a chinntiú. Iontaofacht agus cruinneas na Acral léirítear táirgí go hiomlán sa chéim seo.

II. Anailís ar Phríomhfheidhmeanna

Athsheachadáin cosanta claochladán digiteach nua-aimseartha (amhail na feistí cliste a sholáthraíonn Acral (e) go hiondúil na feidhmeanna cosanta lárnacha iolracha seo a leanas a chomhtháthú chun córas cosanta iomlán a fhoirmiú:

Príomhchosaint (Cosaint Difreálach Fadaimseartha): Is é seo an croí-chosaint agus is tapúla do chlaochladáin. Cinneann sé cibé an bhfuil locht inmheánach tar éis tarlú trí chomparáid a dhéanamh idir suim veicteoireach na sruthanna ar thaobh ardvoltais agus taobh ísealvoltais an claochladáin (bunaithe ar dhlí reatha Kirchhoff). Feidhmíonn sé láithreach nuair a sháraíonn an difríocht an luach socraithe. Acral's tá scéim cosanta difreálach den scoth frith- sruth inrush agus frith- saturation CT cumais, a chosc go héifeachtach mífheidhmiú agus a chinntiú oibriú cruinn.

Cosaint Cúltaca (Cosaint Forshrutha): Mar chúltaca le cosaint dhifreálach, nuair a theipeann ar chosaint dhifreálach oibriú nó nach bhfuil locht lasmuigh den chrios cosanta glanta, oibreoidh cosaint overcurrent (lena n-áirítear am cinnte agus am inbhéartach) tar éis moill ghearr, ag soláthar an dara bacainn sábháilteachta. Acral's tá feidhm chosanta forshrutha inchumraithe go solúbtha agus féadann sí oiriúnú do thimpeallachtaí éagsúla greille casta.

Cosaint Buchholz (Cosaint Gáis): I gcás claochladáin ola-tumtha, is cosaint neamhleictreach é seo i gcoinne róthéamh inmheánach, stua, agus miondealú ábhar inslithe. Seolann gás éadrom (gás carntha) aláram, agus turais gás trom (borrtha ola) go díreach. Is forlíonadh fíor-riachtanach é seo do chosaint leictreach.

Cosaint teochta: Trí mhonatóireacht a dhéanamh ar theocht ola agus foirceannadh barr an claochladáin, cuireann sé cosc ar an gclaochladán ó bheith ag dul in aois inslithe luathaithe nó damáiste mar gheall ar ró-ualach fadtéarmach, teip ar an gcóras fuaraithe, etc. Acral's is féidir le réitigh monatóireachta teochta teocht a thomhas go cruinn agus nasc a dhéanamh chun an córas fuaraithe a rialú nó comharthaí aláraim / turais a sheoladh, rud atá ríthábhachtach chun saolré an claochladáin a chinntiú.

Feidhmeanna Tábhachtacha Eile:

• Aláram Overload: Eisíonn sé rabhadh luath d’oibreoirí ag tabhairt le fios go bhfuil an claochladán ag druidim le lánualach, rud a éilíonn bearta a ghlacadh.
• Cosaint Seicheamh nialasach: Úsáidtear é chun lochtanna talún a bhrath.
• Taifeadadh Sonraí agus Cumarsáid: Acral Ní hamháin go soláthraíonn athsheachadáin cosanta cosaint ach comhtháthaíonn siad taifeadadh sonraí cumhachtacha (cosúil le taifeadadh lochtanna, Seicheamh Imeachtaí (SOE)) agus feidhmeanna cumarsáide (ag tacú le prótacail mar IEC 61850, Modbus). Ligeann sé seo sonraí a uaslódáil chuig an Acral ardán scamall le haghaidh cianfhaireacháin, diagnóis locht, agus anailís éifeachtúlachta fuinnimh, ag cabhrú le custaiméirí cothabháil cliste agus feabhsú éifeachtúlachta fuinnimh a bhaint amach.

Bunús an Athsheachadáin Chosanta: Prionsabail, Aicmiú, agus Príomhról san Eangach Chliste

Is "garda slándála cliste" an chórais chumhachta iad na hathsheachadáin cosanta. Is é an phríomhfheidhm atá acu ná ailt lochtacha a leithlisiú go tapa agus go cruinn ón ngreille nuair a tharlaíonn locht (cosúil le ciorcad gearr nó ró-ualach), rud a chinntíonn sábháilteacht pearsanra agus trealaimh agus oibriú cobhsaí an eangach chumhachta ar fad a chothabháil. Le forbairt na heangaí cliste, tá athsheoladh cosanta tagtha chun cinn ó fheidhm leithlisithe locht traidisiúnta go nód lárnach cliste a chomhtháthaíonn monatóireacht, rialú, anailís agus cumarsáid.

1. Bunphrionsabail agus Aicmiú

Tá prionsabal oibre an sealaithe cosanta bunaithe ar mhonatóireacht leanúnach a dhéanamh ar pharaiméadair mar reatha agus voltas i línte cumhachta agus trealaimh. Nuair a aimsítear paraiméadair neamhghnácha (cosúil le forshrutha, faoi-voltas, mínormáltacht minicíochta, nó sruth difreálach) agus go sroichfear na tairseacha réamhshocraithe, seolann an gléas cosanta ordú go tapa chun an scoradán ciorcaid a thurais. Ó thaobh na héabhlóide teicneolaíochta, roinntear na hathsheachadáin chosanta go príomha i dtrí chatagóir:

Athsheachadáin leictrimheicniúla: Teicneolaíocht luath bunaithe ar phrionsabail leictreamaighnéadacha-meicniúla, cobhsaí ach le cruinneas agus luas teoranta.

Athsheachadáin Soladach-Stáit: Ag baint úsáide as comhpháirteanna leictreonacha, ag tairiscint luas feabhsaithe agus iontaofacht.

Athsheachadáin Cosanta Micreaphróiseálaí (Athsheachadáin Uimhriúla): An teicneolaíocht príomhshrutha atá ann faoi láthair, ag baint úsáide as microprocessors ardfheidhmíochta mar chroílár. Ní hamháin go bhfuil cruinneas ard agus feidhmeanna saibhir acu ach tacaíonn siad freisin le cumarsáid agus uathoibriú, ag feidhmiú mar bhunchloch chun an eangach cliste a thógáil.

2. Ról Croí sa Eangach Chliste

Sa ghreille cliste, tá ról na sealaíochta cosanta i bhfad níos mó ná "tripping." Mar Fheistí Leictreonacha Chliste (IEDanna) a dháiltear ar fud na heangaí, tá siad ríthábhachtach chun feidhm "féin-leighis" an ghreille a bhaint amach.

Monatóireacht Fíor-ama agus Ard-Dhiagnóisic: Is féidir le feistí cosanta nua-aimseartha atá bunaithe ar mhicreaphróiseálaithe paraiméadair chumhachta a thaifeadadh go leanúnach, graif tonnchruth (taifeadadh locht), agus seicheamh taifead imeachtaí (SOE) a ghiniúint, ag soláthar anailís chruinn locht agus bonn diagnóiseach córais do phearsanra cothabhála.

Comhordú Córais agus Cosaint Roghnach: Trí chomhordú beacht a leagan síos, cinntíonn siad i gcás locht, nach n-osclaítear ach an scoradán ciorcaid is gaire don phointe locht, ag íoslaghdú an raon dorcha agus ag uasmhéadú soláthar cumhachta leanúnach na heangaí.

Comhtháthú agus Uathoibriú Gan uaim: Trí thacaíocht a thabhairt do phrótacail chumarsáide idirnáisiúnta ar nós IEC 61850 is féidir le feistí cosanta sonraí a mhalartú go héifeachtach le córais monatóireachta inneall (m.sh., SCADA, Acrel EMS), a fhoirmíonn ailtireacht idirlín fuinnimh “scamall-deireadh” chun cianfhaireachán, luathrabhadh cliste, agus rialú uathoibrithe a bhaint amach.

Ranníocaíocht agus Cleachtadh Acrel

Mar fhiontar ardteicneolaíochta atá ag gabháil go domhain i réimse na bainistíochta fuinnimh agus na sábháilteachta leictreachais, Acral Co., Teo. tar éis a croí-theicneolaíocht agus a spiorad nuálaíoch a chomhtháthú le forbairt an athsheachadáin chosanta nua-aimseartha ó bunaíodh é i 2003. Tá os cionn 600 paitinní agus cóipchearta bogearraí ag an gcuideachta, agus ailíníonn a héiceachóras táirge cuimsitheach "scamall-deireadh" go foirfe le croí-ról na sealaíochta cosanta sa ghreille cliste.

Ag an "deireadh" taobh, soláthraíonn Acrel feistí cosanta atá bunaithe ar mhicreaphróiseálaithe sraitheach agus táirgí tomhais & rialaithe. Feidhmíonn na gléasanna teirminéil seo cosúil le "deireadh aireachtála" íogair, a úsáidtear go forleathan i gcásanna mar fostáisiúin, stáisiúin chumhachta fuinnimh in-athnuaite, agus ionaid sonraí chun ciorcaid leictreacha a chosaint i bhfíor-am. Ar an "Edge" taobh, trí gheataí cliste éagsúla agus meaisíní bainistíochta cumarsáide, baineann Acrel amach bailiú iontaofa agus ríomhaireacht imeall sonraí ollmhór ó fheistí cosanta, ag soláthar bunús láidir d'fhreagairt mhear an chórais agus rialú comhordaithe. Ar deireadh, coinbhéirseacht na sonraí go léir leis an "Scamall" ardán - an Acral EMS Enterprise Microgrid Energy Management Platform . Anseo, ní comhartha turas scoite é faisnéis chosanta a thuilleadh ach tá sé comhtháite go domhain le sonraí ar thomhaltas fuinnimh, cáilíocht chumhachta, agus bainistíocht cothabhála chun réitigh chliste bainistíochta fuinnimh a fhoirmiú, ag cabhrú le níos mó ná 28,000 custaiméir tionscadail chórais ar fud an domhain slándáil fuinnimh a fheabhsú agus costais oibriúcháin a laghdú.

Tríd an gcur chuige comhtháite seo, ní hamháin go soláthraíonn Acrel crua-earraí sealaíochta cosanta ardleibhéil ach cuireann sé luach níos doimhne leis freisin: sonraí cosanta a athrú go léargais a spreagann cinnteoireacht, ag obair ar deireadh le custaiméirí chun todhchaí cliste níos sábháilte, níos éifeachtaí agus níos glaise a thógáil.
