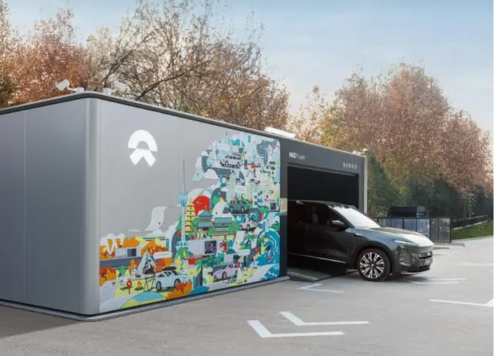

Ar 23 Nollaig, 2023, d'fhógair NIO plean tábhachtach chun 1,000 stáisiún babhtála ceallraí a thógáil i 2024, rud a thugann líon iomlán na stáisiún babhtála NIO go dtí os cionn 3,310. In 2025, tá sé mar aidhm ag NIO líonra babhtála ceallraí ardluais a chríochnú a chlúdaíonn "naoi mbealach thuaidh-theas, naoi mbealach soir-siar, agus 19 mór-chnuasach cathrach," agus líon domhanda na stáisiún babhtála níos mó ná 4,000. Is é príomhsprioc an phlean straitéisigh seo seirbhísí muirir agus babhtála ceallraí níos áisiúla a sholáthar d’úinéirí gluaisteán. I gcomparáid le stáisiúin mhuirearú traidisiúnta, is féidir le stáisiúin babhtála ceallraí NIO muirearú agus malartú ceallraí a chomhlánú i mbeagán ama, ag tairiscint réiteach athnuachana fuinnimh níos tapúla, rud a tháinig chun bheith ina bhuaicphointe mór chun tomhaltóirí nua feithiclí fuinnimh a mhealladh.
Is sócmhainní atá dian ar chaipiteal iad stáisiúin bhabhtála ceallraí a dteastaíonn infheistíocht shuntasach airgeadais uathu le linn na gcéimeanna tógála agus oibríochta tosaigh. Is léir gur féidir feabhas a chur ar eispéireas an úsáideora má dhéantar iad a bhainistiú agus a oibriú trí ardán digiteach agus costais oibriúcháin na stáisiún babhtála a laghdú go suntasach.
Soláthraíonn Acrel Réitigh do NIO don O&M Digiteach de Stáisiúin Bhabhtála Ceallraí
Suíomh an Tionscadail: An tSín

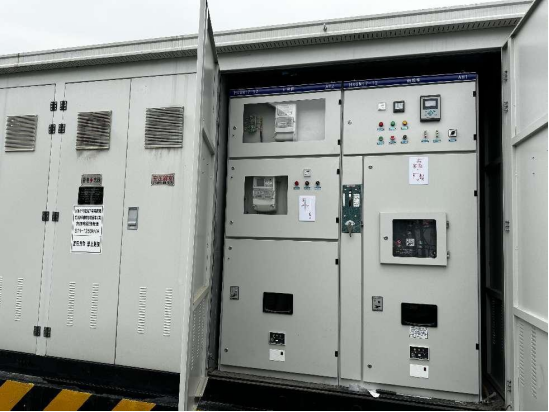

Úsáideann córais dáileacháin cumhachta stáisiúin babhtála ceallraí fostáisiúin de chineál coimeádáin go coitianta. Cuimsíonn siad seo trí urrann ar leith: ardvoltas, claochladán agus ísealvoltas. Tá a gcumas leictreach idir 630kVA agus 1250kVA, ag athrú de réir mhéid an stáisiúin, mar a thaispeántar san fhigiúr.
Tá ceanglais chaighdeánaithe bunaithe ag NIO maidir le bainistiú cliste fostáisiúin de chineál coimeádán stáisiún babhtála ceallraí, ag sonrú ceanglais mhonatóireachta do pharaiméadair leictreacha, teocht na bpointí teagmhála, agus paraiméadair chomhshaoil sa seomra claochladáin chomh maith leis na hurranna ardvoltais agus íseal-voltais.
| 1 | Teocht agus Taise Comhshaoil | Seomra Ardvoltais, Seomra Trasfhoirmeora, Seomra Ísealvoltais | Modúl Braite Teochta agus Taise | Téitheoir/Fan |
| 2 | Teocht Comhpháirteach | Comhlacht Trasfhoirmeora, Ceann Cábla Ard-voltais (Pointe Ceangail na Comh-Aireachta Ardvoltais), Críochfort Uachtarach an Bhreálaí Ciorcaid Fráma Ísealvoltais, Críochfort Íochtarach Scorthóir Ciorcaid Cábla Múnlaithe Íseal, Íseal-voltas Busbar | Tomhas Teochta Gan Sreang | Fan/Aláram/Turas |
| 3 | Brath Voltais | Ionchur Deireadh Comh-Aireachta Ardvoltais Infeed nó Deireadh Aschuir Comh-Aireachta Ardvoltais Aschuir, Deireadh Íochtarach Príomh-Athrú an Bhoird Fo-dháilte Ísealvoltais | Méadar Leictreach Sealaíochta nó Ilfheidhmeach | - |
| 4 | Brath Reatha | Aschur Deireadh Comh-Aireachta Ardvoltais Infeed nó Deireadh Aschuir Comh-Aireachta Ardvoltais Aschuir, Deireadh Uachtarach Príomh-Aistrithe an Bhoird Fo-dháilte Ísealvoltais, Deireadh Uachtarach Aschuir Briseadh Ciorcaid Cás Múnlaithe Ísealvoltais, Deireadh Aschuir Comh-Aireachta Ardvoltais Aschuir, Busbarra Corpoideachais Íseal | Leaschraolacháin, Méadar Leictreach Ilfheidhmeach | - |
| 5 | Méadrú Fuinnimh/Fachtóir Cumhachta | Ionchur Deireadh Comh-Aireachta Ardvoltais Infeed nó Deireadh Aschuir Comh-Aireachta Ardvoltais Aschuir, Deireadh Uachtarach Príomh-Aistrithe an Bhoird Fo-dháilte Ísealvoltais, Deireadh Uachtarach Aschuir Briste Cuarda Cás Múnlaithe Íseal | Méadar Leictreach Ilfheidhmeach | - |
| 6 | Brath Armónach | Deireadh Aschur Comh-Aireachta Ardvoltais Aschuir | Brath Armónach Device | - |
| 7 | Brath Rochtana Doras | Doirse Lasmuigh den Seomra Ardvoltais, Seomra Ísealvoltais, Seomra Trasfhoirmeora, Doras Laistigh den Seomra Trasfhoirmeora | Athraigh Teorainn | Aláram |
| 8 | Brath Smoke | Seomra Ardvoltais, Seomra Trasfhoirmeora, Seomra Ísealvoltais | Braiteoir Deataigh | - |
| 9 | Brath Tumoideachais Uisce | Cuid Íochtarach den Fhostáisiún Bosca de Chineál an Seomra Trasfhoirmeora | Braiteoir Tumoideachais Uisce | - |
| 10 | Brath Stáit borrtha/Cosaint Fiúsanna | Bord Fo-dháilte Ísealvoltais | Cosantóir borrtha le Cumarsáid | - |
| 11 | Brath Stáit Scoradáin Chuarda Ardvoltais | Scorthóir Ciorcaid Ardvoltais, Lasc Talaimh Ardvoltais, Lasc Ardvoltais Ualach, Príomhfhiús Ardvoltais, Briseoir Ciorcaid Fráma Ísealvoltais, Scoradán Ciorcaid Cás Múnlaithe Íseal-voltais, Lasc Fan | Teagmháil Cúnta | - |
| 12 | Cianrialú/Faireachán Cúitimh | Comh-Aireachta Toilleora ísealvoltais | Gléas Cúitimh Capacitor Cumhachta | - |

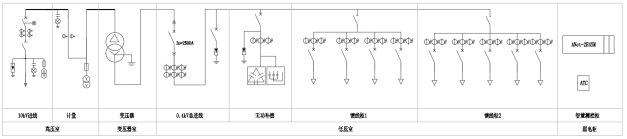

Scéim Cumraíochta Trealaimh agus Líonra
De réir na gceanglas ar an láthair, tá an fostáisiún cineál bosca feistithe le feistí cosanta bunaithe ar mhicreaphróiseálaithe Acrel, feistí braite armónacha, méadar ilfheidhmeach, braiteoirí teochta gan sreang, rialtóirí cúitimh cumhachta imoibríocha, agus feistí cúitimh toilleora cliste. Tá na feistí seo ceangailte trí bhus RS485 leis an geata cliste ANet-2E4SM atá suite sa chomh-aireachta tomhais agus rialaithe cliste. Ar deireadh, déantar na sonraí a uaslódáil chuig ardán bainistíochta oibríochta agus cothabhála stáisiúin babhtála ceallraí NIO trí 4G.
| Táirge | Múnla Acrel | Feidhm | Nótaí | |
| 1 | Méadar Fuinnimh | AMC73-AI3 | Méadar Reatha Trí Chéim | Ciorcaid Líne Isteach 0.4kV, Taispeáin Reatha Trí Chéim |
| 2 | Rialaitheoir Cúitimh Cumhachta | ARC-28F/Z-USB-L | Feistithe le 28 grúpa toilleoirí le haghaidh cúitimh ar leithligh agus comhcheangailte, rialú aistrithe uathoibríoch chun an spriocfhachtóir cumhachta a bhaint amach. | Comh-aireachta cúitimh toilleora cumhachta |
| 3 | Toilleoir Chliste | AZC-SP1/450 | Toilleoir Chliste, cúiteamh ar leithligh nó comhcheangailte selectable, atá feistithe le comhéadan cumarsáide líonra RJ45, ag luí leis an rialtóir cúitimh cumhachta le haghaidh cúiteamh cumhachta imoibríoch. | Cúiteamh cumhachta 0.4kV |
| 4 | Glacadóir Braiteoir Teochta Gan Sreang | ATC450-C | Faigheann sé sonraí ó bhraiteoirí teochta gan sreang agus uaslódálann sé é chuig an geata cliste trí chomhéadan RS485. | Tomhas teochta gan sreang |
| 5 | Braiteoir Teochta Gan Sreang | ÁIT400 | Monatóireacht a dhéanamh ar theocht na n-alt cábla ardvoltais, críochfoirt uachtaracha na scoradáin chiorcaid fráma íseal-voltais, críochfoirt níos ísle de na scoradáin chiorcaid mhúnlaithe íseal-voltais, agus barraí bus ísealvoltais. | Tomhas teochta gan sreang |
| 6 | Athraigh Aonad Bailiúcháin Cainníochta | ARTU100 | Feistithe le suas le 32 cainéal le haghaidh bailiú comharthaí teileachumarsáide, uaslódálann sé sonraí chuig an geata trí chumarsáid RS485. | Bailiúchán teileachumarsáide |
| 7 | Geata Chliste | ANet-2E4SM | Tacaíonn geata ríomhaireachta Edge, córas leabaithe Linux, le cumarsáid Soicéad, soláthraíonn sé criptiú AES agus fíordheimhniú aitheantais MD5, tacaíonn sé le tarchur sonraí leanúnach, tacaíonn sé le Modbus, Modbus TCP, DL / T645-1997, DL / T645-2007, 101, 103, agus 104 prótacal. | Bailíonn, athraíonn, agus breithiúnas go loighciúil sonraí ar nós leictreachas, comhshaol, etc. |
| 8 | Modúl Leathnú Geata | ANet-M4G/M485 | Is féidir é a úsáid le geata cliste ANet-2E4SM chun cumarsáid gan sreang 4G nó comhéadan RS485 a leathnú. | Modúl leathnú geata |
| 9 | Braiteoir Teochta agus Taise | / | Bailíonn sé teocht agus taise an tseomra ardvoltais, an tseomra claochladáin, agus timpeallachtaí seomra ísealvoltais, agus uaslódálann sé sonraí chuig an geata trí chumarsáid RS485. | Paraiméadair comhshaoil |
| 10 | Rochtain Doras, Tumoideachas Uisce, Deatach, Borradh | / | Nascann sé leis an aonad bailithe cainníochta lasc trí chomharthaí cainníochta lasc. | Paraiméadair comhshaoil |
Ardán
Toisc go bhfuil ardán oibríochta agus cothabhála stáisiúin babhtála ceallraí bunaithe ag NIO, bailítear sonraí ó fhostáisiún cineál coimeádán an tionscadail seo ag geata cliste ANet-2E4SM agus uaslódáiltear chuig an ardán iad san fhormáid riachtanach. Tairgeann an geata, le córas leabaithe, bailiú sonraí áitiúla, breithiúnas loighciúil, comhshó prótacail, atosú briste, criptiú sonraí, agus prótacail inoiriúnaithe, ag cinntiú comhtháthú gan uaim le hardáin ardleibhéil.
Ardán Oibriúcháin agus Cothabhála Leictreachais Acrel EMS is leor freisin le haghaidh oibriú agus cothabháil fostáisiúin. Is féidir leis nascadh le sonraí ó na mílte fostáisiún úsáideoirí, lena n-áirítear paraiméadair leictreacha agus sonraí comhshaoil cosúil le sruth, voltas, cumhacht, stádas lasc, teocht an claochladáin, teocht agus taise an chomhshaoil, tumoideachas uisce, deatach, físeáin agus rialú rochtana. I gcás neamhghnáchaíochtaí, seolann sé comharthaí foláirimh trí SMS agus APP laistigh de 10 soicind. Sannann an t-ardán tascanna oibríochta agus cothabhála do phearsanra tríd an APP soghluaiste agus rianaíonn sé cur i gcrích tascanna trí úsáid a bhaint as suíomh BeiDou chun próiseas lúb dúnta a fhoirmiú, a fheabhsaíonn éifeachtúlacht agus a chumasaíonn aimsiú agus ceartú lochtanna go tráthúil.
Suímh Ghréasáin Taispeána: http://cloud.acrel.cn
Cuntas: acra
Focal Faire: 123456
Monatóireacht Cumhachta
Bailíonn an t-ardán oibríochta agus cothabhála (O&M) sonraí ó chóras dáileacháin cumhachta an fhostáisiúin de chineál coimeádán trí líonra 4G. Áirítear leis na sonraí stádas reatha, voltais, cumhachta, fuinnimh agus lasc, ag soláthar sonraí fíor-ama agus stairiúla ar an bhfostáisiún.
Staitisticí Fuinnimh
Cuireann an t-ardán staitisticí fuinnimh am úsáide ar fáil, ag déanamh anailíse ar thomhaltas agus costais fuinnimh le linn buaic-thréimhsí, tréimhsí gualainn agus seachbhuaice. Gineann sé tuarascálacha laethúla, míosúla agus bliantúla, agus déanann sé comparáid idir sonraí trí anailís bliain ar bhliain agus mí ar mhí. Cuidíonn sé seo le húsáideoirí costais oibriúcháin a ríomh.
Aláram Aimhrialtacht
Déanann an t-ardán monatóireacht ar pharaiméadair éagsúla an fhostáisiúin coimeádán, mar shampla sruth, voltas, cumhacht, stádas lasc, ráta ualach claochladáin agus teocht foirceannadh, teocht comhpháirteach leictreach, teocht agus taise comhshaoil, deatach, tumoideachas uisce, físeáin, agus faisnéis rialaithe rochtana. I gcás aon aimhrialtachtaí, seolann sé teachtaireachtaí aláraim go pras chuig pearsanra cothabhála trí APP agus SMS.
Bainistíocht Oibriúcháin agus Cothabhála
Cuidíonn an t-ardán le húsáideoirí pleananna iniúchta a chruthú, lochtanna a aimsíodh le linn iniúchtaí a thaifeadadh, orduithe oibre um dhíchur lochtanna a eisiúint, agus bealaí iniúchta a rianú agus dul chun cinn maidir le díothú lochtanna. Is féidir le húsáideoirí aiseolas a sholáthar freisin ar dhul chun cinn tascanna, rud a chumasaíonn próiseas bainistithe O&M lúb dúnta.
Tuarascálacha Úsáideoirí
Gineann an t-ardán O&M tuarascálacha úsáideoirí go huathoibríoch ar úsáid cumhachta agus diagnóisic oibriúcháin. Soláthraíonn sé tuarascálacha diagnóiseacha tréimhsiúla ar an gcóras dáileacháin cumhachta, déanann sé achoimre ar shaincheisteanna atá ann cheana féin, agus cuireann sé moltaí feabhsúcháin ar fáil.
Ina theannta sin, cuireann an t-ardán feidhmeanna monatóireachta comhshaoil, faireachas físeáin, anailís ar cháilíocht chumhachta, anailís ar éileamh, agus bainistíocht fardail trealaimh. Cabhraíonn na gnéithe seo le húsáideoirí fostáisiúin de chineál coimeádán atá scaipthe go geografach a bhainistiú, ag cur le hiontaofacht an tsoláthair chumhachta agus saolré an trealaimh, agus ag laghdú costais O&M agus úsáide cumhachta.
