Réiteach Méadraithe Aiseolais Fuinnimh Ardaitheoir

Is ualaí fuinnimh féideartha tipiciúil iad ardaitheoirí. Faoi na trí choinníoll oibre sonracha seo a leanas, athraíonn an meaisín tarraingthe ardaitheoir (mótair) ó stát íditheach cumhachta go stát gineadóra, ag táirgeadh fuinneamh leictreach athghiniúnach.

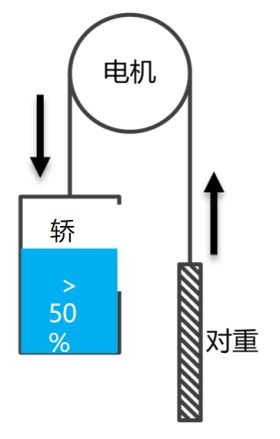

• Taisteal trom-ualach anuas: Sáraíonn meáchan an ghluaisteáin an frithmheáchan, tarraingíonn domhantarraingthe an carr anuas, agus déantar an mótar a thiomáint chun cumhacht a rothlú agus a ghiniúint.

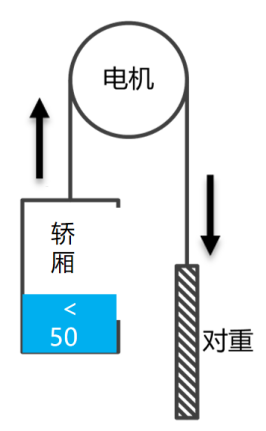

• Taisteal aníos ualaigh éadrom/ualaigh folamh: Tá an frithmheáchan níos troime ná an carr, ag tarraingt an ghluaisteáin aníos, agus tá an mótar tiomáinte mar an gcéanna ar ais chun cumhacht a ghiniúint.
• Coscánú luasmhoillithe: luasmhoillíonn an t-ardaitheoir go dtí go stopann sé sula sroicheann sé an spriocurlár, ag scaoileadh fuinneamh cinéiteach meicniúil ollmhór.

Fínó 1: Léaráid scéimreach de choinníollacha giniúna ardaitheoir

Bunaithe ar mhinicíocht úsáide ardaitheoir, cuireann feiste aiseolais fuinnimh meánráta coigilte cumhachta de 30% in aghaidh an ardaitheoir, agus sroicheann buaiceanna os cionn 40%, rud a bhfuil tábhacht shuntasach aige maidir le héifeachtacht fuinnimh i bhfoirgnimh nua-aimseartha le méideanna ard ardaitheoir.

I. Prionsabal Aisghabháil Fuinnimh

I ardaitheoirí traidisiúnta gan mhodhnú, is cúis le fuinneamh leictreach a ghintear go n-ardóidh voltas bus DC an tiontaire minicíochta. Ní féidir leis an gcóras ach an fuinneamh seo a scaipeadh mar theas trí fhriotóir coscánaithe, a ídíonn ní hamháin fuinneamh ach freisin a ardaíonn teocht an tseomra meaisín, ag cur isteach ar oibriú trealaimh, mar a thaispeántar i bhFíor 2.

Tar éis gléas aiseolais fuinnimh a chur leis, is éard atá i gceist le hathshlánú fuinnimh go príomha na céimeanna seo a leanas:

• Gabháil Fuinnimh: Déantar an chumhacht AC a ghineann an t-ardaitheoir a cheartú ar dtús i gcumhacht DC ag an tiontaire minicíochta agus a stóráil sa toilleoir ciorcad DC.
• Inbhéartú Chliste: Nuair a sháraíonn an voltas bus DC an tairseach socraithe, gníomhaíonn an gléas aiseolais fuinnimh (áirítear comhpháirteanna lárnacha inverter lán-droichead IGBT agus microprocessor DSP) roimh an bhfriotóir coscánaithe, ag athrú DC i gcumhacht AC trí phas leis an minicíocht chéanna, céim, agus voltas mar an eangach íseal-voltais.
• Íonú agus Aiseolas: Déantar an sruth aschuir inbhéartaithe a íonú trí chomhpháirteanna mar imoibreoirí scagtha chun deireadh a chur le truailliú armónach sula seoltar ar ais go sábháilte é go greille cumhachta AC an fhoirgnimh.

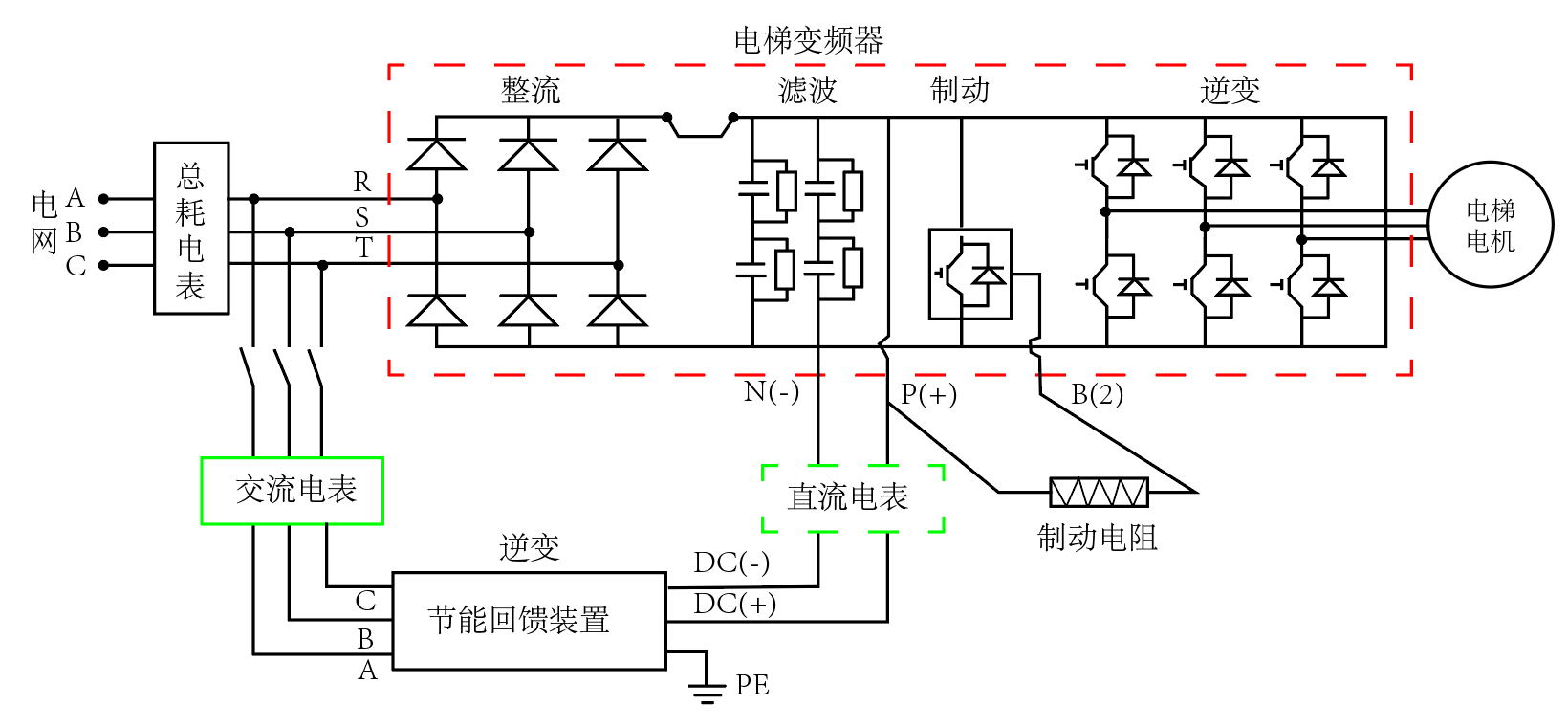

Fíor 2: Léaráid scéimreach ar aisghabháil fuinnimh ardaitheoir

II. Ceanglais Chaighdeánacha Ábhartha

Tá sé mar aidhm ag caighdeán náisiúnta atá tiomnaithe do theicneolaíocht aiseolais fuinnimh ardaitheoir ceanglais theicniúla, modhanna tástála agus feidhmíocht sábháilteachta a rialáil. Baineann sé le hardaitheoirí luas-rialaithe minicíochta inathraithe a bhfuil ceartú neamhrialaithe acu ceangailte le córais TN-S le voltais rátáilte AC 400V agus thíos. Sonraíonn an caighdeán táscairí feidhmíochta dochta:

• Grádú Éifeachtúlachta: Roinnte i dtrí leibhéal bunaithe ar ualach; éifeachtúlacht ≥85% ag ualach 25%, ≥90% ag ualach 50%, agus ≥95% ag ualach 100%.
• Cáilíocht Cumhachta (Teorainneacha Armónacha): Níor cheart go sáródh Saobhadh Armónach Iomlán (THDi) an tsrutha aiseolais 5%, le teorainneacha follasacha ar ábhar corr agus cothrom armónach.
• Fachtóir Cumhachta: Nach lú ná 0.90 nuair is ionann an chumhacht aschuir agus 50% den chumhacht rátáilte.
• Sábháilteacht agus Cosaint: Ní mór cosaint chuimsitheach a bheith ag an bhfeiste, lena n-áirítear cosaint frith-oileánda, ró-voltais, faoi-voltas, gearrchiorcad, ciorcad oscailte, agus aimhrialtacht greille.

Sonraíonn an caighdeán tógáil ardán tástála, coinníollacha tástála, agus modhanna tomhais, mar shampla úsáid a bhaint as méadair fuinnimh déthreorach ard-chruinneas le haghaidh méadrú sioncrónach ar thaobh DC (ionchur) agus taobh AC (aschur) chun éifeachtacht chomhshó a ríomh.

III. Scéim Roghnúcháin Méadraithe Aiseolais Fuinnimh Ardaitheoir

I dtionscadail mhodhnaithe iarbhír, ní mór méadar a imscaradh ar thaobh AC agus DC chun éifeachtúlacht agus cáilíocht cumhachta a fhíorú.

Taobh AC Greille-nasctha (Tomhaltas staidrimh fuinnimh agus méid aiseolais)

• Feidhmchlár: Comh-aireachta dáileadh cumhachta ardaitheoir 3-chéim ionchuir 380V nó pointe aiseolais nasc greille.
• Cuspóir: Ríomh tomhaltas iomlán ón eangach agus fuinneamh athghiniúnach a thugtar ar ais don ghreille chun gnóthachain chuimsitheacha coigilte fuinnimh a mheas.

Scéim Líonraithe Wired (Caighdeán Innealtóireachta):

Múnla molta: DTSD1352 Méadar Fuinnimh Iarnróid trí phas .

Gnéithe: Tacaíonn sé le trí phas ceithre-sreang, méadrú déthreorach ceithre cheathrú rang 0.5S, péireáilte le claochladáin seachtracha croí-lárnach reatha (CT), oiriúnach le haghaidh iarfheistiú bhaisc in ardaitheoirí cónaithe nó tráchtála nua.

Fíor 3: DTSD1352 Méadar Fuinnimh Iarnróid AC trí phas

Scéim IoT gan sreang (Le haghaidh cáblaithe deacra):

Múnla molta: ADW300 sraith méadar fuinnimh IoT gan sreang .

Gnéithe: Modúil roghnacha 4G/WiFi, tacaíocht dhúchasach do tharchur trédhearcach déthreo TCP. Uaslódálacha sonraí go díreach chuig an ardán, atá oiriúnach do cheantair chónaithe d'aois nó d'ardaitheoirí scaipthe.

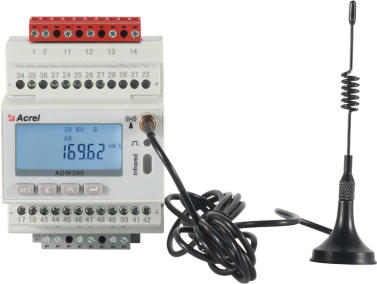

Fíor 4: ADW300 Méadar Fuinnimh AC IoT trí phas

Taobh Bus Aiseolais DC (Méadrú DC beacht athghiniúnach)

• Feidhmchlár: Taobh bus DC taobh istigh den fheiste aiseolais fuinnimh (m.sh., bus DC540V/750V).
• Cuspóir: Déan éifeachtúlacht an tiontaire a thomhas go neamhspleách nó, nuair a dhéantar é a phéireáil le córais stórála fuinnimh ardaitheora (sár-toilleoirí/ceallraí litiam), déan an próiseas luchtaithe/doirteadh athghiniúnach DC a mhéadrú go beacht.

Múnla molta: DJSF1352-RN Méadar Fuinnimh Iarnróid DC Déthreo .

Gnéithe: Clúdach voltais DC 0-1000V, tacaíonn sé le shunts 75mV nó braiteoirí Halla 0-20mA/0-5V/0-10V, atá in ann ionchur dé-DC, cruinneas 0.5 nó 1 rang.

Fíor 5: DJSF1352-RN DC Méadar Fuinnimh agus Braiteoir Halla

Scéim um Fháil Sonraí

Múnlaí molta: ANet-1E2SM-4G or AWT100-4G .

Gnéithe: Fáil iartheachtach ar fheistí allamuigh trí RS485 ag baint úsáide as prótacail chaighdeánacha (m.sh., Modbus-RTU), cumarsáid gan sreang réamhtheachtacha trí 4G/WiFi nó Ethernet, gléasadh iarnróid.

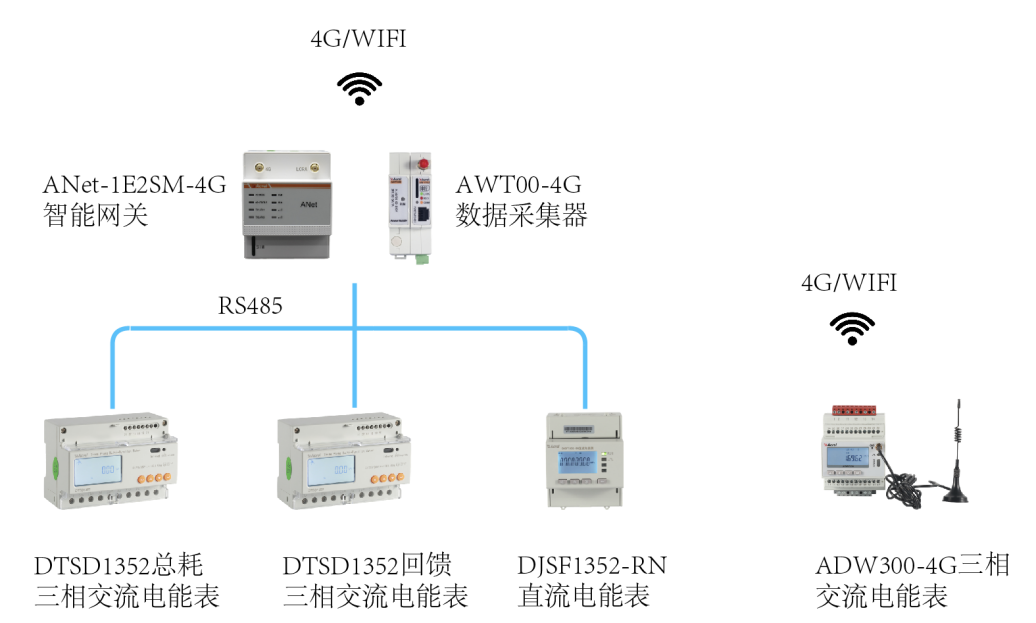

Fíor 6: Scéim fála sonraí ANet-1E2SM-4G agus AWT100-4G

IV. Réiteach Córas Bainistíochta Aiseolais Fuinnimh Elevator

Is ardán scamall SaaS forbartha neamhspleách é ardán fuinnimh IoT a thacaíonn le rochtain ilphrótacal agus rochtain il-críochfort, ag soláthar monatóireachta fuinnimh, anailís éifeachtúlachta, anailís ar cháilíocht chumhachta, bainistíocht aláraim, agus giniúint tuairiscí, ag baint amach bainistíocht iargúlta amhairc agus anailís chliste ar aiseolas fuinnimh ardaitheoir. Is féidir le húsáideoirí dífhabhtú sonraí a chríochnú trí chód QR a scanadh trí Aip tar éis é a shuiteáil, trí úsáid a bhaint as críochfoirt WEB soghluaiste nó PC chun na seirbhísí sonraí riachtanacha a fháil. Tá tuilleadh eolais ar fáil ag Ardán Cloud IoT Fuinnimh .

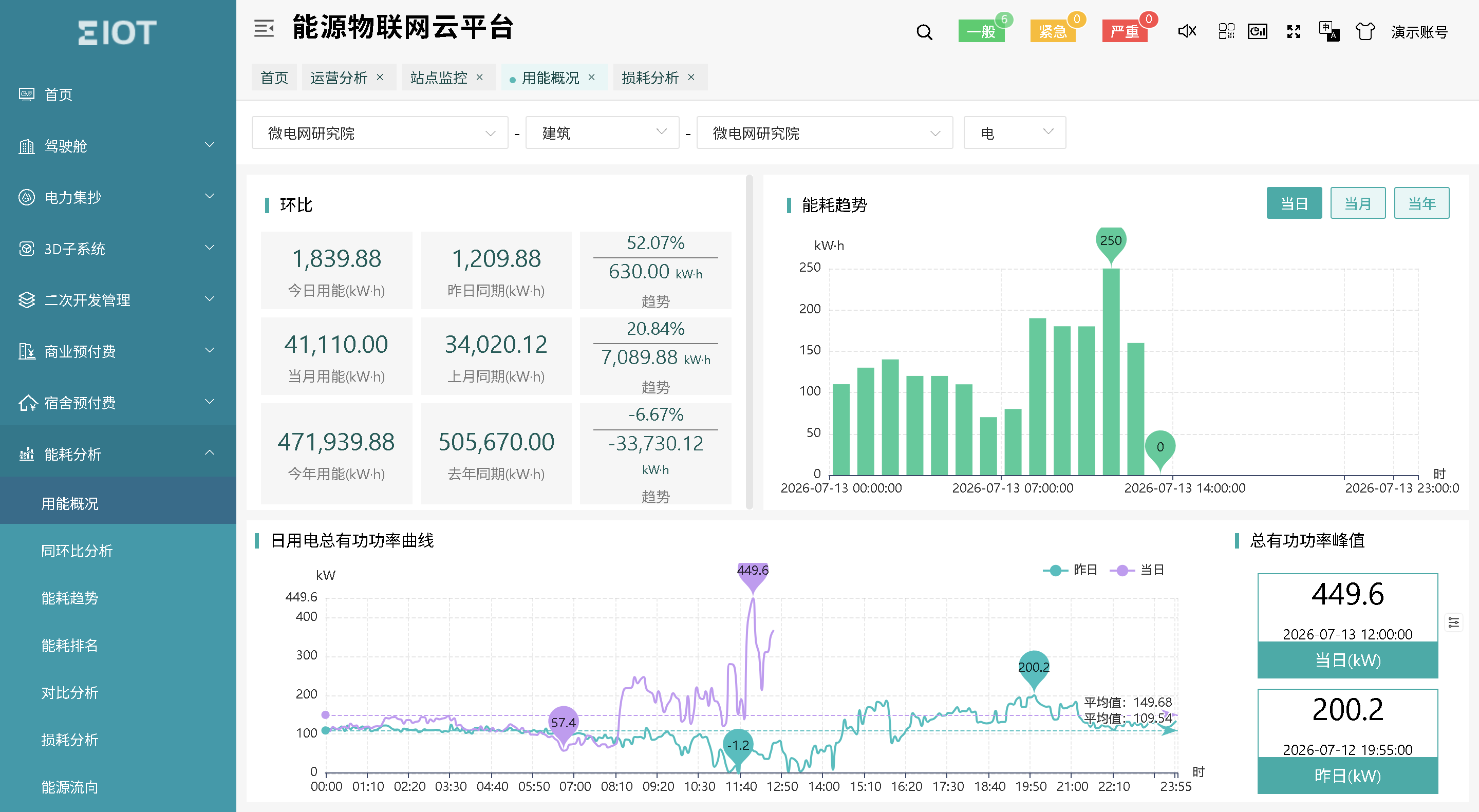

Fíor 7: Ardán Scamall Fuinnimh IoT

Tábla Roghnúcháin Trealamh Aiseolais Fuinnimh Ardaitheoir

Íomhá Táirge	Ainm	Múnla	Feidhm	Iarratas
	Trí chéim Méadar Fuinnimh AC	DTSD352	Trí chéim current, voltage, time-of-use energy, positive/negative energy statistics, multi-rate settings, precision 0.5S, RS485 interface.	Ionchur dáilte ardaitheoir nó pointe aiseolais
	Méadar Ilfheidhm	ADW300	Trí chéim electrical parameters, time-of-use energy, split-core CT, hot-swappable, RS485, 4G wireless. Precision 0.5S class.	Ionchur dáilte ardaitheoir nó pointe aiseolais
	Méadar Fuinnimh DC	DJSF1352-RN	Voltas DC, sruth, cumhacht, fuinneamh dearfach / diúltach, tacaíocht braiteoir Halla.	Aschur DC tiontaire ardaitheoir
	Halla Braiteoir	AHKC-EKA	DC 0-(5-500) Tomhas reatha, aschur DC 4-20mA.	Meaitseáil méadar fuinnimh DC
	Geata Cliste	ANet-2E4SM	Linux leabaithe, tacaíocht soicéad líonra, comhbhrú sonraí, slándáil AES/MD5, tacaíocht prótacail: Modbus, ModbusTCP, DL/T645, 101, 103, 104.	Inoiriúnaithe d'ardáin Acral-EIOT nó tríú páirtí
	Ródaire gan sreang	AWT100-4G	Fáil sonraí agus uplink 4G, tarchur trédhearcach.	Inoiriúnaithe d'ardáin Acral-EIOT nó tríú páirtí
	Ardán Cloud IoT Fuinnimh	Acrel-EIOT	Tá feidhmeanna ann mar fháil sonraí, anailís sonraí, rabhadh lochta, tuairisciú sonraí, agus bainistíocht sócmhainní trealaimh. Tacaíonn sé le scanadh cód QR bunaithe ar APP le haghaidh coimisiúnaithe, rud a fhéadfaidh oibriú saor ó choimisiúnú a bhaint amach go bunúsach.	Áirítear ar na roghanna imlonnaithe néal-imscaradh príobháideach, néal-imscaradh poiblí, agus seirbhísí óstála sonraí.
